氟聚合物绝缘控制电缆
一、适用范围
氟聚合物绝缘控制电缆适用于冶金、电力、石油、化工等工矿企业中在高低温以及各种恶劣环境中的仪表连接和自动控制系统的信号传输。本产品具有优良的耐高低温、耐酸、耐碱、耐油、耐水及阻燃性能。
二、型号规格
1、字母对应含义。
T-铜芯（省略） F-氟聚合物绝缘 F-氟聚合物护套 V-聚氯乙烯护套 R-软型
2、型号M称及用途见表1。
表1
型 号 | M 称 |
KFF | 氟塑料绝缘、氟塑料护套控制电缆 |
KFFP | 氟塑料绝缘、氟塑料护套、铜丝编织总屏蔽控制电缆 |
KFVP | 氟塑料绝缘、聚氯乙烯护套、铜丝编织总屏蔽控制电缆 |
KFV22 | 氟塑料绝缘、聚氯乙烯护套、钢带铠装控制电缆 |
KFFR | 氟塑料绝缘、氟塑料护套控制软电缆 |
KFFRP | 氟塑料绝缘、氟塑料护套、铜丝编织总屏蔽控制软电缆 |
KFVRP | 氟塑料绝缘、聚氯乙烯护套、铜丝编织总屏蔽控制软电缆 |
3、规格见表2。
表2
型号 | 芯数 | 额定电压450/750V |
标称截面 | ||
Cu | ||
KFF | 2～61 | 0.75～10 |
KFFP | ||
KFVP | ||
KFV22 | ||
KFFR | ||
KFFRP | ||
KFVRP |

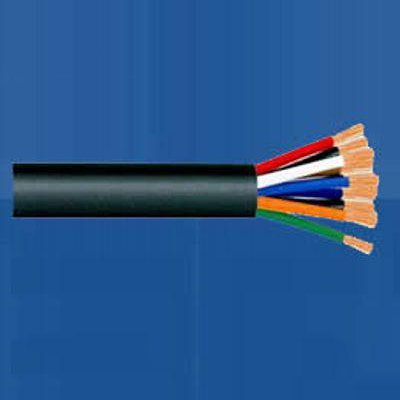

三、产品结构示意图
四、产品使用特性
1、额定电压（UO/U）：450/750V
2、电缆导体的高长期允许工作温度：200℃。
3、电缆使用环境温度：-60~ + 200℃。
4、电缆推荐允许弯曲半径应不小于电缆外径的6倍。
5、电缆的导体直流电阻和绝缘电阻见表3。
表3
导体截面积 | 20℃时导体直流电阻DC≤Ω/km | 20℃时绝缘电阻 ≥MΩ•km | |||||
不 镀 锡 | 镀 锡 | ||||||
A类 | B类 | 软结构（R） | A类 | B类 | 软结构（R） | ||
0.5 | 36.0 | 36.0 | 39.0 | 36.7 | 36.7 | 40.1 | 1000 |
0.75 | 24.5 | 24.5 | 26.0 | 24.8 | 24.8 | 26.7 | 1000 |
1.0 | 18.1 | 18.1 | 19.5 | 18.2 | 18.2 | 20.0 | 900 |
1.5 | 12.1 | 12.1 | 13.3 | 12.2 | 12.2 | 13.7 | 900 |
2.5 | 7.41 | 7.41 | 7.98 | 7.56 | 7.56 | 8.21 | 800 |
